HY-QCX301新能源汽車高壓安全實訓臺
一、系統概述：
新能源汽車作為實現能源革命的重要手段之一，其中電動汽車已然成為最熱門的交通工具，而作為電動汽車核心部件的高壓電力部分(電池組及電源管理系統)，其性能和穩定性決定了一臺電動汽車的品質。目前電動汽車已經走進人們的生活，其安全性能必須得到保障。因此，電動汽車安全方面的測試顯得尤為重要，電動汽車的安全主要分為兩個方面。一方面是高壓電力部分的安全控制策略，另一方面是維修時的高壓安全注意事項以及操作規程。
二、系統構成
1.設備由一體化實訓臺；三元鋰電池組；BMS電源管理系統；數據顯示屏；車載充電機；DC-DC轉換器；驅動電機控制器；VCU整車控制單元；加速系統、制動系統、驅動電機；自動控制單元：高壓繼電器組、數據控制終端；系統軟件、高壓絕緣鞋、高壓絕緣手套、防護眼鏡等以及相應的附件組成。
2.配套自主研發的設備診斷系統；內容包含設備工作狀態檢測、設備故障的診斷與測試、設備故障原因讀取、自動控制等功能。
3.供電電壓：DC9-50V;總電壓測量：范圍0-1000V,誤差：≦1%FS�？傠娏鳒y量：范圍≦-500-500A;誤差≦1%FS；CAN總線：CAN 2.0B。電池串數：5-60串，單體電壓檢測：范圍0-5V;溫度檢測：-40-125℃，2-10個監測點。
4.驅動器性能：堵轉保護時間2-15S可調，輸出限流線性可調，電壓PWM調速，速度反饋信號輸出功能，EABS電子快速制動功能，緩啟動功能。

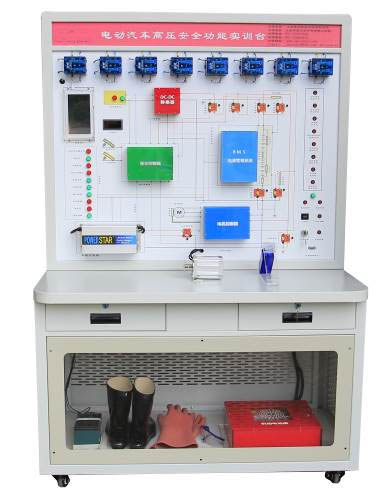

5.實訓臺上部為系統電路原理圖和各系統的實物，實訓桌下部安裝有低壓電源和高壓電池組，可通過透明窗口觀察鋰電池組。左側、右側后側網孔板通風散熱。
三、實訓項目
1.新能源汽車高壓安全系統的組成結構的認知實訓
2.新能源汽車高壓安全的整體控制策略原理實訓
3.新能源汽車高壓電池組的結構認知實訓
4.新能源汽車高壓電池組測量、與使用實訓
5.新能源汽車高壓安全的安全操作規程實訓
6.新能源汽車高壓電路的認知、測量實訓
7.新能源汽車高壓防護工具的認知、使用實訓
8.新能源汽車BMS控制理論與系統設置實訓
9.新能源電源轉換系統認知與原理控制實訓
10.新能源電機驅動系統的原理與控制實訓
11.新能源汽車上電、下電控制流程實訓
12.新能源汽充電管理系統的工作原理實訓
13.新能源汽車低速行駛工況實訓
14.新能源汽車一般行駛工況實訓
15.新能源汽車全速行駛工況實訓
16.新能源汽車減速行駛工況實訓
17.新能源汽車停車行駛工況實訓
四、技術參數
1.實驗臺尺寸：1220mm*650mm*1900mm
2.輸入電壓：二相三線 ～220V±10% 50Hz
3.屏幕尺寸：7寸
4.診斷能力自鎖：專一性只適用于本設備。
5.連接類型：串口
6.系統電壓: DC12V//24V
7.工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
8.工作電壓: 48VDC(三元鋰電池組)
9.功 率: 500W
10.轉 速: 3000轉
11.扭 矩: 1.59NM
12.過熱＞150℃自動保護
13.堵轉保護時間2-15S可調
14.輸出限流線性可調
15.電壓PWM調速
16.帶有使能功能
17.速度反饋信號輸出功能
18.EABS電子快速制動功能
19.緩啟動功能
20.重 量：100Kg
|
