HYXNY-1 新能源汽車工作原理示教臺

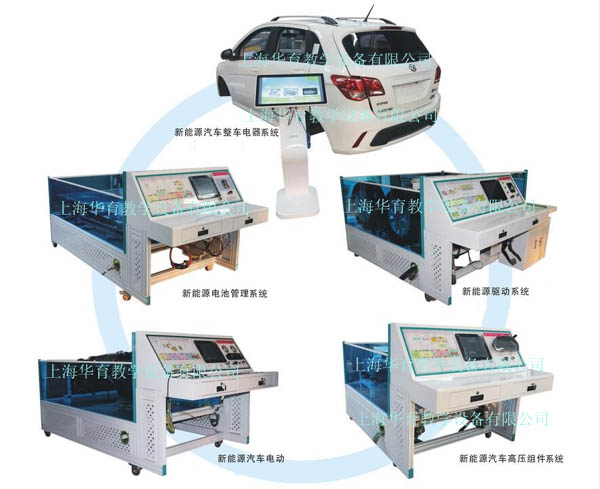

一、全套配備
新能源汽車工作原理示教臺由北汽新能源實訓汽車整車、動力驅動系統、電動汽車動力電池與管理實訓系統、電動汽車空調與暖風系統、電動汽車汽車高壓組件系統、電動汽車電動助力轉向系統、電動汽車車身電器系統及實訓控制單元組成，通過對新能源汽車各單元工作原理原理的實驗，充分掌握新能源汽車的運用、維修及工作原理。
二 、實訓功能
1.可通過原車儀表顯示整車動、靜態信號參數(如：能量監視器畫面、車速、檔位顯示與各工況指示燈等)；
2.制作可移動汽車檢測實訓部分可分別進行以下控制系統的檢測實訓：
（1）組合儀表控制單元
（2）網關控制單元
（3）P檔電機控制單元
（4）電機控制單元
（5）檔位控制單元
（6）車載充電器控制單元
（7）DC/DC 控制單元
（8）高壓電池 BMS 控制單元
2.汽車檢測實訓臺整體風格需要按照甲方要求進行設計。面板部分采用 ≥ 1.5mm 厚冷板沖壓成形結構，外形美觀；底架部分采用鋁型材，帶自鎖腳輪裝置。
3、故障系統
1）故障系統采用圖形化故障設置的方式，配置標準電路圖，教師可通過電路圖直接設置或清除故障。具有直觀操作，隱蔽設故等特點。
2）教師可通過單點設故、組合設故、考核設故等多種方式進行故障設置，通過WIFI的方式遠程向?qū)嵱?xùn)設備發送設故指令。
3）虛擬診斷：
虛擬診斷采用圖形化設計，標準電路圖與實訓臺相耦合，電路圖簡潔明了，圖形符合標準化設計。
工具欄有萬用表、測試燈等工具，使用萬用表測量實時電壓數據，使用測試燈檢測電源線。
電路圖上分布有檢測點，與實訓臺標準檢測點一一對應，設備準備就緒后可使用萬用表，測試燈等儀器測量檢測點的實時數據。
功能：利用該車型及其同類車型的整車高壓控制系統，對電氣系統拆裝、設備檢測、故障分析與漏洞維護等技能進行實訓與考核；
利用該車型及其同類型的整車智能駕駛控制系統，對系統軟硬件信號讀取與解讀、故障判斷、軟件升級、維護等技能進行實訓與考核；
利用該車型及其同類型的整車信息控制系統；對網絡故障識別與排除、專用掃描工具的使用、軟件系統的升級與配置等技能進行實訓與考核。
詳細要求：該教學平臺以北汽EV160為基礎，將一臺可正常運行的北汽EV160 (二手車翻新)改裝為在線檢測教具車，可實時檢測與診斷原車組合儀表控制單元、網關控制單元、P 檔電機控制單元、電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC 控制單元、高壓電池 ECU 控制單元等的動、靜態信號參數。適用于各類院校和培訓機構對純電動車整車?yán)碚摵途S修實訓的教學需要。
教學平臺功能包括：新能源汽車教學平臺由新能源汽車驅動電池組、新能源驅動系統綜合路態測試、新能源高壓控制系統、新能源電動空調控制系統、交直流充電系統、整車電器綜合實訓系統等 等組成。
電機測試系統：（包含、轉速顯示、能量顯示、功率顯示、驅動電機綜合測試系統軟件），路態控制系統：本系統分為10個級別，可以演示60余種不同復雜的路況的模擬運行。
遠程網路控制系統：連接網絡后可遠程操控每臺設備，并在后臺集中管理。
診斷共享：每臺設備均自帶診斷系統，可以連接新能源汽車整車系統，提供診斷功能。無需外接連接任何設備。
綜合教學系統：每臺設備帶有該設備相應系統的教學軟件。
三,子系統實訓平臺：
（一） 動力驅動系統實訓臺架
（二）電動汽車動力電池與管理實訓系統
（三）電動汽車空調與暖風系統實訓臺
（四）電動汽車汽車高壓組件系統實訓臺
（五）電動汽車電動助力轉向系統實訓臺
（六）電動汽車車身電器系統
詳細資料請與我們市場部聯系
|
