本設備適用于高等院校及要求較高的中專、技校、職業學校，可完成電工學、電工原理、電路分析、模擬電子技術、教字電路，電氣控制設備等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的要求產品，它的配備是學校上水平、上等級的重要標志。

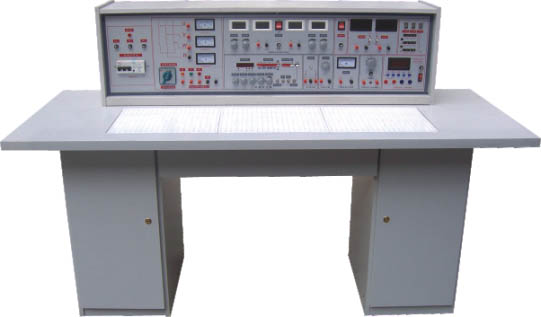

二、結構與配備 1、實驗臺桌:一臺二座，臺桌外形尺寸:160X70X8Ocm。臺桌中央配置通用電路板。每張臺桌配一粒膠皮板，以保護通用電路板及桌面(如需要在其上放置電機、焊接等)。臺桌下都是元件儲存柜，放置元器件。 2、實驗臺:共12臺，每張學生實驗操作桌上配置l臺 3、示教臺:1臺示教臺，分別控制12臺學生的電源，通用電路板演示屏立在實驗臺上，尺寸150X7Ocm，用于講解、演示。 4、器材配備: 39只指針式1.5級直流電流表、13只MF500萬用表，13只數字萬用表.25套電烙鐵和烙鐵架、13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套實驗所需的電阻.電位器.電感、電容.集成電路.變壓器.條形磁鐵.邏輯電平開關、邏輯電平顯示 .91只集成座等元件單元盒(元件已裝在單元盒內)，25張塑料凳。 三、實驗項目: 實驗內容
四、實驗臺主要技術指標: ●.電源及參數 輸入電源:三相四線電源，輸入時指示燈亮 電源輸出 有保險絲和漏電保護開關二級保護功能。 A組:單、三相可調交流電源，提供三相0~430V連續可調的交流電源，同時可得至0～250V單相可調電源(配有一臺1.5KVA的三相自調調壓器，配有三只指針式交流電壓表，指示調壓器輸出電壓。 B組:低壓交流電壓3－24V分七檔可調，追大輸出電流1.5A，電流表指示。 C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。 D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圖電位器連續調節，輸出追大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穗壓度<10－2，負載穗定度<10－2，紋波電壓: <5mv。 E組:單相交流市電輸出，供用戶自備設備使用。 ●.函數信號發生器: 波形:正弦波、三角波、方波脈沖波、鋸齒波、TTL方波. 頻率范圍:由0.1Hz到2MHz，分七個頻率檔級。 正弦波失真度:10-30Hz〈3 %30Hz-10OKHz≤1% 方波響應:前沿/后沿≤100nS（開路） 追大輸出幅度(開路)：f〈lMHz 幅度≤2OVp-p l〈mf≤2MHz 幅度≤l6Vp-p 直流偏(開路)：±lOV 輸出阻抗Z：ZO=50Ω±5Ω 占空比:脈沖與鋸齒波上升、下降沿可連續變化，范圍10%～90％。 壓控振蕩(VCF)加外加直流電壓0±5V變化時，對應的頻率變化大于l00·1。 輸出衰減:2OdB 4OdB 6OdB ●.頻率計數器: 測頻范圍:lHz～lOOMHz。 閘門時間:0.01S、0.1S、1S、10S 輸入阻抗(ＡＣ耦合)：電阻分量約500KΩ，并聯電容約1OOP。 次脈沖:每次可輸出一對正負脈沖。 音頻功率放大器:輸入音頻電壓不低于lOmV，輸出功率不小于lW，音量可調，內有喇叭，用于放大電路擴音，也可作信號手跡。 七段譯碼器(HY-2000B電工實驗室成套設備無此功能)：3組七段譯碼及對應譯碼顯示數碼管。 外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA 外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范困:0～99.9V。 ●、實驗操作桌: ●絕緣電阻: >5MΩ ●漏電保護:漏電動作電流3OmA
相關產品： 電工、數電模電電氣控制綜合實驗室設備、電工電子學實驗室成套設備 二、HY-3000型模擬電子、數字電子二合一實驗室成套設備 三、HY-3000型電工、模擬、數字電子電路三合一綜合實驗室成套設備 四、HY-3000型電工、模電、數字電子電路、電氣控制設備四合一綜合實驗室成套設備 五、HY-3000型電工、數電、模電、電氣控制、直流電機五合一綜合實驗室設備 六、HY-3000型模擬、數字電子電路、微機接口電路、微機應用綜合實驗室成套設備 八、HY-T102型模電、數字電子、高頻電路三合一實驗室設備 九、HY-T103型模電、數電、自動控制實驗室設備 十、HY-3000型模電、數電、單片機實驗開發系統綜合實驗室設備 十一、HY-3000型模電、數電、通信原理實驗開發系統綜合實驗室設備 通用電工電子電力拖動實驗室設備 五、HY-108型通用電工、電子、電力拖動、直流電機（四合一）實驗室成套設備 七、HYL-107型立式通用電工、電子、電拖三合一實驗室設備 八、HYL-108型立式通用電工、電子、電拖、直流電機實驗室成套設備（四合一） 九、HYL-107型通用電力拖動實驗室成套設備（帶直流電機實驗） 十一、HY-D103型通用電工、電子、自動控制原理實驗室設備 高校高性能電工電子實驗裝置 HYDG-501C型電工電子電力拖動實驗裝置（帶 PLC 實驗） HYDG-501D型電工·電子·電力拖動· PLC ·單片機綜合實驗裝置 HYDG-501E型電工·電子·電力拖動· PLC ·變頻調速綜合實驗裝置 HYDG -502型 高級電工技術實驗裝置 ( 網絡型 ) HYDG-502A型電工電子技術實驗裝置 ( 網絡型 ) HYDG-502B型 電工電子電力拖動實驗裝置 ( 網絡型 ) HYDG-504型 現代電工技術實驗裝置（網絡型） HYDG-504A型 現代電工電子技術實驗裝置（網絡型） HYDJ-603型 電機及電氣技術實驗裝置（網絡型）
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
