一、概 述

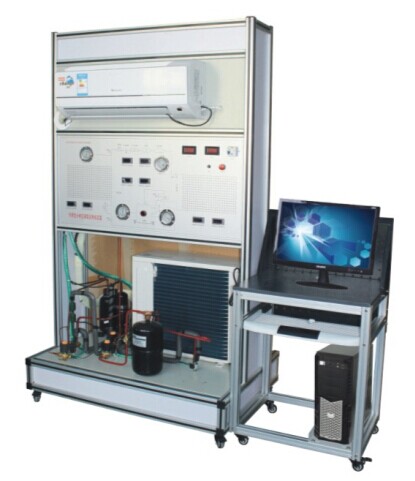

“熱泵型分體空調實驗裝置”能滿足制冷與空調設備維修專業的實驗教學需要。本裝置采用真實的全套熱泵分體空調制冷機組為實訓對象；并能實現全自動控制，使學生深入理解熱泵分體空調的結構與工作原理。
二、特 點
1.整個空調系統真實完整，與市場上的遙控?zé)岜每照{(diào)的總體結構、性能完全相同。它具有制冷、制熱、通風、除濕、溫度、風速選擇、定時、掃風控制、睡眠、自動等功能。
2.裝置直觀展示了熱泵型分體空調的系統結構和工作原理，便于教學演示講解及學生對課本知識的理解。裝置中配置了交流電壓表、交流電流表、溫度表、真空壓力表、工作指示燈，使整個熱泵分體空調系統的實時工作狀態一目了然。主面板左邊設有一塊有機玻璃板，透過它可看到空調器主控板的器件及布局；主面板中間設有控制系統的原理圖，并設有相應的測試點；裝置后面可觀察到整個制冷系統的結構組成及主要部件的實物，其中高壓管路和低壓管路分別為紅、藍色，并設有視液鏡（可觀察制冷劑狀態），相應部件均設有標識。
3.裝置設有故障模擬功能、提供室外執行部件的接線區域、開設應用性的實驗項目及多方位的直觀設計，有利于學生將理論應用于實際，提高實際操作動手能力。
4.設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護；實驗強電連接導線及插座采用手搶插式全封閉結構，杜絕觸電，確保使用安全
三、技術性能
1.輸入電源：單相三線 AC220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜1kVA
4.外形尺寸：100cm×59cm×161cm
5.制冷劑類型：R22
四、裝置的基本裝備
1.實驗臺 鐵質雙層亞光密紋噴塑結構，鋁質面板。桌面為防火、防水、耐磨高密度板，結構堅固。帶有兩個帶鎖抽屜，分別用于放置故障箱、工具及資料等。裝置背面可觀察制冷系統管路的結構，前面設有一對柜門，用于模擬室外機組冷凝器臟堵，打開可觀察室外機組實物。
2.空調系統1套 包括熱泵型分體空調所必需的一些部件，如室內熱交換器（蒸發器）、室外熱交換器（冷凝器、壓縮機、四通閥、節流裝置）等，管路中還設有控制閥等實驗所需的部件。
3.故障箱1只 放置于抽屜中，用于設置故障。
4.交流電壓表 測量范圍0～250V，精度1.5級，用于監測電網電壓。
5.交流電流表 測量范圍0～10A，精度1.5級，用于觀測系統啟動電流及監測系統正常工作電流。
6.溫度表4只 采用PT100傳感器，三位半數顯，可分別測量進風口溫度、出風口溫度、冷凝器管路溫度和蒸發器管路溫度。
7.真空壓力表2只 測量范圍分別為-0.1MPa～3.5MPa、-0.1MPa～1.5MPa，可顯示系統高壓側和低壓側的壓力動態變化。
五、實驗項目
1.制冷系統專用工具的基本操作
2.制冷系統管件焊接
3.制冷系統的檢漏
4.制冷系統的抽真空與充注制冷劑R22
5.格力KFR-23型空調主控板電路原理
6.空調電器元件的測量及系統運行
7.空調器故障與分析
8.空調器檢測與故障分析
(1)制冷故障 設置類型有：蒸發器臟堵、冷凝器臟堵、毛細管臟堵、毛細管冰堵等
(2)電氣故障 設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等三十二個故障點
