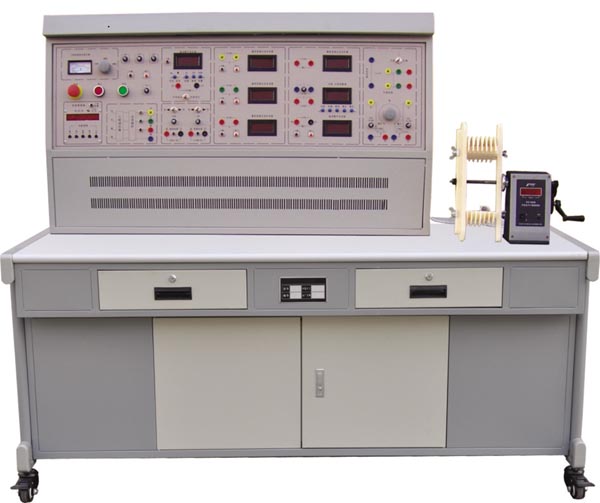

HYDJ-44型 電機與變壓器維修及檢測實訓裝置
一、概述
電機與變壓器實訓設備是進行單相變壓器、單相電容運轉異步電動機和三相鼠籠異步電動機的拆除、重繞、組裝、維修和電機出廠檢測的技能實訓平臺，可對學生在電機拆除、重繞、組裝及檢修方面進行技能訓練。適用于機電一體化、自動化及相關電氣專業的《電機制造工藝》《電機維修》《電機測試》等課程，結合機械工業出版社和中國勞動保障部《國家職業標準 — 維修電工》《職業技能鑒定培訓教材 — 維修電工》等相關內容，同時可作為初級、中級、高級維修電工的等級考核與鑒定的教學實訓設備。
二、技術參數
1 、輸入電壓：三相四線制～ 380V±10% 50Hz
2 、工作環境：環境溫度范圍為 -5 ～＋ 40℃ 相對溫度＜ 85% （ 25℃ ）
3 、裝置容量：＜ 1.5KVA
4 、外形尺寸 ： 1300mm × 750mm × 1300mm
三、裝置的配備
1 、電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板
2 、實訓桌
實訓桌為鐵質材料。為了便于繞線和實訓室的管理，手搖式電子計數線繞機固定在桌面上，桌子下方設有放置銅線的繞線柜。
3 、主控功能板
（ 1 ）三相四線電源輸入，經漏電保護器和總開關，由接觸器通過起、停按鈕進行操作，并設有急�？刂瓢粹o。
（ 2 ）控制屏上有數字式交流電壓表一只，通過波段開關切換可以觀測相間電網電壓。
（ 3 ）定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數，為學生技能實訓的考核提供一個統一的評定標準。
（ 4 ）三相可調交流電源，通過 1.5KVA 三相同軸自耦調壓器進行調壓，可輸出三相 0 ～ 450V 及單相 0 ～ 250V 可調電壓。
（ 5 ）直流電源部分：
220V/ 0.5A 直流電源一組，還有短路保護功能。
0 ～ 250V 可調直流高壓電源一組，帶有過壓保護及短路保護功能。
（ 6 ）提供直流數字電壓表一只：測量范圍 0 ～ 300V ，分 2V 、 20V 、 300V 四檔，直鍵開關切換，三位半顯示，輸入阻抗為 10M Ω ，精度為 0.5 級，具有超量程報警、指示等功能，能夠直接測量直流電樞電源電壓及外測電壓。
4 、儀表功能板
（ 1 ）提供真有效值交流數字電壓表一只，測量范圍 0 ～ 500V ，量程自動判斷、自動切換，精度 0.5 級，三位半數顯。
（ 2 ）提供真有效值交流數字電流表三只，測量范圍 0 ～ 5A ，量程自動判斷、自動切換，精度 0.5 級，三位半數顯，具有超量程告警、指示功能。
（ 3 ）直流數字毫安表一只：測量范圍 0 ～ 2000mA ，三位半數顯，精度 0.5 級，具有超量程報警、指示等功能。
（ 4 ）智能功率、功率因數表一只：由一套微電腦，高速、高精度 A/D 轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經 A/D 變換，采用的 DSP 技術計算有功功率、無功功率，功率表精度為 0.5 級，電壓、電流量程分別為 450V 、 5A ，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄 15 組功率和功率因數的測試結果數據，并可逐組查詢。
（ 5 ）單相電容運轉電動機電容： 4uF/450V CBB 電容。
（ 6 ）雙刀雙擲開關一只。
（ 7 ）可調電阻：兩組 0 ～ 900Ω/ 0.5A 可調電阻。
5 、儀器配備
（ 1 ） 500V 等級兆歐表一只，用于測試電機繞組絕緣電阻
（ 2 ） 890B + 數字萬用表，三位半顯示
（ 3 ）鉗形電流表一只
6 、制作設備、電機等配備
（ 1 ）拆、裝工具一套： 6 寸三爪拉馬、活動扳手、錘頭、劃線板、壓線板、剪刀等。
（ 2 ）繞線裝置一套：電機繞線模、繞線軸、繞線架、壓線架等
（ 3 ）手搖電子計數繞線機一臺：數顯范圍 0 ～ 9999 匝數，計數精確、計數方便
（ 4 ）未浸漆的單相變壓器：容量 100VA ，電壓 AC220V/55V ，電流 0.45A / 1.8A 。
（ 5 ）未浸漆的單相電容運轉異步電動機：額定功率 120W ，電壓 220V ，電流 1A ，轉速 1420r/min 。
（ 6 ）未浸漆的三相鼠籠異步電動機：額定功率 180W ，電壓 380V （ Y 接法），轉速 1400r/min 。
（ 7 ）未浸漆的他勵直流電動機：額定功率 100W ，電壓 220V ，轉速 2000r/min 。
7 、 導線及配件
采用高可靠護套結構丁字插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
四、實訓項目
（ 一）單相變壓器修理及測試
|
1 ．變壓器拆除前的數據記錄與計算
2 ．變壓器的拆除
3 ．變壓器的繞組繞制
4 ．變壓器組裝
5 ．絕緣電阻測試 |
6 ．直流電阻測試
7 ．變壓器同名端判別
8 ．變壓器變比測試
9 ．變壓器空載運行
10 ．變壓器短路測試 |
（二）單相電動機修理及測試
|
1 ．單相電容運轉電動機拆除前的數據記錄與計算
2 ．單相異步電動機的拆除
3 ．單相電動機繞組繞制
4 ．單相變壓器的組裝 |
5 ．絕緣電阻測試
6 ．直流電阻測試
7 ．單相異步電動機空載
8 ．單相異步電動機短路 |
（三） 180W 三相鼠籠式異步電動機的修理及測試
|
1 ．三相鼠籠式異步電動機拆除前的數據記錄與計算
2 ．三相鼠籠式異步電動機的拆除
3 ．三相鼠籠式異步電動機繞組繞制
4 ．三相鼠籠式異步電動機組裝
5 ．絕緣電阻測試 |
6 ．直流電阻測試
7 ．三相鼠籠式異步電動機繞組首末端判別
8 ．三相鼠籠式異步電動機空載
9 ．三相鼠籠式異步電動機短路 |
（四）他勵直流電動機的修理及測試
|
1 ．直流他勵電動機拆除前數據記錄及重繞數據的
計算、確定
2 ．直流他勵電動機繞組拆除
3 ．直流他勵電動機線圈繞線
4 ．直流他勵電動機嵌線、組裝 |
5 ．直流他勵電動機絕緣電阻的測量
6 ．直流他勵電動機電刷中心線位置的確定
7 ．直流他勵電動機冷態下直流電阻的測量
8 ．直流他勵電動機空載試驗 |
