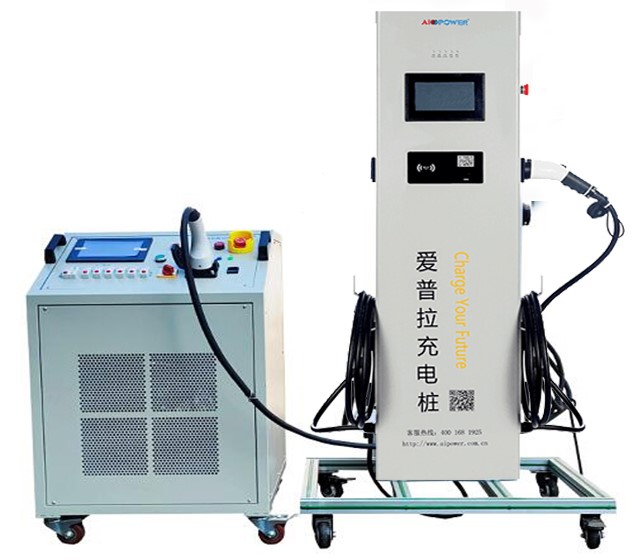

HY-QCX601充電設備裝配與調試平臺
一、設備組成
充電設備裝配與調試平臺配套急停開關、電度表、浪涌保護器、控制主板、輸出繼電器、三相空氣開關、觸控顯示屏、讀卡器、電、充電控制、放電負載、充電、安全電源組件等組成。
二、實訓項目
1.交流充電樁的認知與了解實訓
2.交流充電樁的拆卸工藝實訓
3.交流充電樁的組裝工藝實訓
4.交流充電樁的電路原理實訓
5.交流充電樁的使用操作實訓
6.交流充電樁的工作原理實訓
7.交流充電樁的內部結構原理實訓
8.交流充電樁的內部線路連接
9.充電負載的調節實訓
10.交流充電樁的內部內部原數據測量實訓
11.交流充電樁裝復調試實訓
12.交流充電樁的充電實訓
13.交流充電樁的電路系統實訓
14.交流充電樁的充滿操作實訓
15.CP的工作原理及數據測量
16.CP的充電狀態下的數據測量實訓
17.CP的充電停止狀態下的數據測量實訓
18.CC的工作原理及數據測量
三、執行標準
GB/T 18487.1-2015《電動汽車傳導充電系統第1部分：通用要求》（適用于交流）
GB/T 20234.1-2015《電動汽車傳導充電用連接裝置第1部分：通用要求》（適用于交流）
GB/T 20234.2-2015《電動汽車傳導充電用連接裝置第2部分：交流充電接口》（適用于交流）
GB/T 27930-2015《電動汽車非車載傳導式充電機與電池管理系統之間的通信協議》（適用于直流充電樁）
四、技術參數
輸入電壓：AC 220V±10%
電網頻率：50Hz±10%
輸出電壓范圍：AC 220V±20%
額定輸出電流：32A
輸出路數：1路
充電接口：符合國標GB/T 20234.1-2015
充電槍長度：3米
安裝方式：落地式安裝
額定輸入電壓：AC220V±10%
額定輸出電壓：AC220V±10%
額定功率：7KW
最大輸出電流：32A
機械連接壽命：50000次
電器壽命：1000次
防護等級：IP54
絕緣強度：2500V
系統工作電壓：直流12V
系統工作溫度：-40℃～+50℃
外形尺寸：1240×600×1700mm(長×寬×高)
配套有車載充電機一個
鋰電池組一套
設備臺架一個
設備面板一個
220充電接口一個
國標充電槍一個
負載箱：3KW
工作臺：1500*750*1620mm
|
