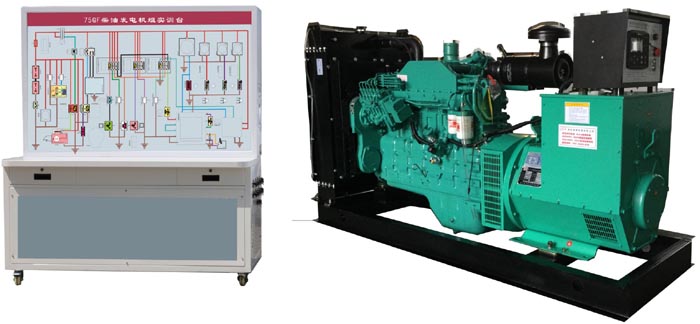

HY-QC236E型斯坦福發電機組實訓臺
一、設備簡介
斯坦福發電機組實訓臺采用康明斯 6BT5.9-G2柴油發動機和STAMFORD UCI274C14發電機組為基礎，配套發動相關機附件及系統，并按照原車布局制作而成。使之成為一個與真車性能完全一樣的發動機實訓臺。可實現康明斯發電機組的所有運行狀態的演示。設備能夠完美展現康明斯發電機組系統的工作的特點、工作原理和工作特行。同時兼?zhèn)浒l(fā)動機機械拆裝功能、發動機電路系統數據檢測功能、考核功能等，可實時掌握學每個員階段性的學習情況。高清圖文面板，噴繪有系統原理圖、電路圖�？刂婆_(tái)簡單明了，操作簡單，工作安靜。適用于中高等職業技術院校和各種汽車培訓機構。能夠滿足各類院校對康明斯發電機組系統的理論和實踐相結合的教學需要。
二、結構組成
斯坦福75KW發電機機組、發動機系統總成、進排氣系統、排氣系統、噴油系統、儀表系統、冷卻系統、起動系統、充電系統、控制系統。
設備臺架：一體式設備臺架，燃油箱、蓄電池、電源總開關、斜面式儀表工作臺、數據檢測面板，寬度為100mm的檢測儀器放置區、高清電路原理圖、實物安裝區、設備故障設置區（考核系統）、電氣箱、帶有百葉窗的防護隔板、帶有散熱孔的水箱護網、考核系統、控制機構、萬向腳輪等組成。
出廠附件：配套設備使用說明，實訓指導資料、產品合格證、保修卡。
三、實訓項目：
東風康明斯柴油發動機整體的外觀了解與結構認知實訓
東風康明斯柴油發動機燃油系統的數據測量、故障診斷與排除實訓
東風康明斯柴油發動機進氣系統的數據測量、故障診斷與排除實訓
東風康明斯柴油發動機渦輪增壓系統的數據測量、故障診斷與排除實訓
東風康明斯柴油發動機傳感器數據測量、故障診斷與排除實訓
東風康明斯柴油發動機機械部分的拆裝實訓
東風康明斯柴油發動機整體的職業技能考核實訓
斯坦福發電機組的整體的外觀了解與結構認知實訓
斯坦福發電機組的工作原理實訓
斯坦福發電機組的傳感器與執行器的控制理論實訓
斯坦福發電機組的發電動態原理實訓
斯坦福發電機組的數據測量、故障診斷與排除實訓
四、功能特點：
1、展示功能：各相關系統按合理位置排布，能直觀展示康明斯柴油發動機、發電機機組的控制系統和相關工作附件的結構組成與工作原理；
2、運行功能：能正常演示康明斯柴油發動機、發電機機組動、靜態及各種工況，滿足對發動機的起動、怠速加速、減速、發電、停機等各種工況進行實訓實操及故障診斷需要。
3、顯示功能：儀表顯示單元，顯示康明斯柴油發動機、發電機機組的各項數據，包含冷卻水的溫度，發動機的轉速，發動機的機油壓力，發電機的發電電壓、電流、負載等。高精度數顯表實時顯示各個傳感器的信號變化，可動態觀察各個傳感器的數據變化過程。LED指示燈實時顯示各個執行器的工作情況。
4、識圖功能：檢測面板上繪有高清康明斯柴油發動機、發電機機組以及相關系統的電路原理圖、零部件示意圖、結構圖。線條清晰、顏色多樣。使學員輕松掌握從認識了解電路圖到熟悉掌握讀懂電路圖、最終可以自主繪制電路圖的學習過程。電控單元圖形顏色突出，并標注有插頭信息和電控單元的零件號和編碼等。各個原件圖形標準一致，并繪有內部結構原理圖，直觀、簡潔、易懂。
6、檢測功能：檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子，測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
7、故障設置系統；手動故障設置功能：標配
故障設置系統，在臺架的隱秘處，設有故障設置系統，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作。
8、安全防護功能：蓄電池與電器用電設備之間安裝總電源開關，在臺架不使用時，斷開開關，可以保護設備和蓄電池；高速、高溫部位，如水箱、排氣管采用帶有散熱孔的護板。采用安全防護網和護欄，提高操作安全性。
9、移動教學功能：實訓臺配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠。
五、制作工藝：
1、檢測面板：采用優質鋁塑板，經雕刻機器進行標準化開孔，再由新的激光UV技術進行噴涂，使面板達到開孔標準、無毛邊、矩形孔無誤差的高標準要求。噴涂效果達到顏色鮮艷，不褪色、防潮，耐高溫、耐油污，且不需任何保護措施，即能達到經久耐用的的目的。加工完成后的檢測面板再以內嵌式工藝安裝。使面板和箱柜接在看不到安裝螺絲的情況下，接觸緊密，無縫隙、無松動。
2、設備臺架：臺架采用國標鋼材焊接而成，經過清洗處理后進行高溫噴涂。使臺架具備承重力強、外表美觀整潔、耐油污等優點。易于日常的清潔維護。防護隔板為一次沖壓而成，內置百葉窗式散熱孔，并噴涂有橙紅色油漆。顏色鮮明美觀大方。檢測面板上箱標準化制作，國標鐵板沖壓，隱藏式安裝孔位，內嵌式安裝工藝。無需打磨既做到表面無焊點，不割手的出廠要求。
六、技術參數：
機組型號 75GF
機組功率(KW/KVA) 75/93.75
額定電壓(V) 400/230
電流(A) 135
額定頻率(Hz) 50
功率因數 0.8（滯后）
線制 三相四線制
額定轉速(r/min) 1500
電壓調整范圍（%） 95～105
電壓調整率（%) 士0.5（穩態）士15（瞬態）
頻率調整率（%> ≤1穩態）士10（瞬態）
電壓波動率（%) ≤±1
頻率波動率（%) ≤0.5
負荷突變電壓穩定時間 1
負荷突變頻率穩定時間 1
波形失真率（%) ≤5
起動方式 直流電起動
啟動電池電壓(V) 24
起動時間 4~7
燃油耗油率(g/kw h) ≤205
機油耗油率(g/kw h) ≤1
噪聲水平(dB(A)) 95
發動機型號 6BT5.9-G2
發動機品牌 康明斯
發動機功率(KW) 92KW
類型 四沖程、渦輪增壓
冷卻方式 閉式水冷
汽缸數量及排列方式 6缸直列
缸徑×沖程 102*120
排氣量(L 5.9
壓縮比 17.3:1
機油容量（L) 14.2
調速方式 電子調速
發電機型號 QH-75-4
發電機功率(KW) 75
額定電壓(V) 400/230
勵磁方式 無刷、自勵、AVR自動調壓
額定頻率(Hz) 50
額定轉速(r/min) 1500
功率因數 0.8(滯后)
絕緣等級 H
防護等級 IP23
|
